【Ubuntu】mmc0: Skipping voltage switch【Ubuntu】mmc0: error -110 whilst initialising SD card.md

1、SD卡种类

目前市面上按物理规格来看,常见的SD卡有三种:
标准的SD卡,这种卡比较大,在有些相机或者PC电脑上会使用;
第二种是miniSD,这种卡我没怎么使用,不作详述;
最后一种是叫TF卡,也称mirco SD,这种卡比较小,是我们最常接触的,像我们的手机里面使用的就是这种卡。很多人基本上都管我们手机使用的那种卡叫SD卡,这样的叫法实际上不够准确,更准确应该是叫TF卡,但是不管怎样,都没人会去计较,能理解就行。
本文中,如果我说SD卡,都是泛指这三类SD卡,除非特意说明。并且如果特指,我会使用标准SD卡或者TF卡等名称代替。

Capacity of Memory
SD卡按容量(Capacity)分类,可以分为标准容量卡、高容量卡,扩展容量卡,详细如下:
Standard Capacity SD Memory Card (SDSC): 这种卡容量小于等于2GB
High Capacity SD Memory Card (SDHC): 这种卡容量大于2GB,小于等于32GB
Extended Capacity SD Memory Card (SDXC):这种卡容量大于32GB, 小于等于2TB
如果你买了一张16G或者32G的SD卡,你会发现SD卡上面印有”HC”字样,代表该卡是SDHC卡,同理,64G的SD卡上面印着”XC”,表示SDXC卡

Voltage range
SD卡按供电范围划分,分两种:
High Voltage SD Memory Card: 操作的电压范围在2.7-3.6V
UHS-II SD Memory Card: 操作的电压范围VDD1: 2.7-3.6V, VDD2: 1.70-1.95V
UHS-II类型的卡参考协议文档: SD Specifications Part 1 UHS-II Simplified Addendum
Bus Speed Mode (using 4 parallel data lines)
SD卡按总线速度模式来分,有下面几种:

Default Speed mode: 3.3V供电模式,频率上限25MHz,速度上限 12.5MB/sec
High Speed mode: 3.3V供电模式,频率上限50MHz,速度上限 25MB/sec
SDR12: UHS-I卡, 1.8V供电模式,频率上限25MHz,速度上限 12.5MB/sec
SDR25: UHS-I卡, 1.8V供电模式,频率上限50MHz,速度上限 25MB/sec
SDR50: UHS-I卡, 1.8V供电模式,频率上限100MHz,速度上限 50MB/sec
SDR104: UHS-I卡, 1.8V供电模式,频率上限208MHz,速度上限 104MB/sec
DDR50: UHS-I卡, 1.8V供电模式,频率上限50MHz,性能上限 50MB/sec
UHS156: UHS-II RCLK Frequency Range 26MHz – 52MHz, up to 1.56Gbps per lane.
SDR(Single Date Rate), 一个周期只能采集一次数据,即一个bit,由于SD卡是4条数据线并行传输,所以一个周期能传输4bit,如果频率是50MHz(即1秒传输次数为50 000 000),那么1秒能传输的数据量为25MB(这里1MB为1 000 000 Byte)。所以这就是为什么各种SDR模式里面,频率上限是速度上限的两倍。而对于DDR(Double Data Rate),在时钟上升沿和下降沿都可以采集数据,也就是单一周期内可读取或写入2次,因此4条并行数据线在一个周期内能传输8bit。

2、分析

由于SDHC控制器支持1.8V电平,初始化SD卡时,得知SD也支持1.8V操作,所以像其发送切换电压的命令,但是切换失败。再次尝试初始化时,已不能从SD卡正确获取信息,命令执行超时。

根本原因:SDHC控制器和SD卡座之间添加了电平转换芯片,SDHC的工作电压为1.8V,SD卡座的工作电压为3.3V,SD卡切换为1.8V操作模式时,肯定无法正常工作,因为外部电压是3.3V。

3、解决

参考文档Documentation/devicetree/bindings/mmc/mmc-controller.yaml,在SDHC控制在设备树节点中添加属性no-1-8-v,如下:


  no-1-8-v:
    $ref: /schemas/types.yaml#/definitions/flag
    description:
      When specified, denotes that 1.8V card voltage is not supported
      on this system, even if the controller claims it.


&esdhc0 {
    sd-uhs-sdr104;
    sd-uhs-sdr50;
    sd-uhs-sdr25;
    sd-uhs-sdr12;
    no-1-8-v;
    status = "okay";
};

【Android】跳转系统设置+返回键【Android】

一、参考

Android跳转各种系统设置界面-总结

二、使用方式

基本范例:startActivity(new Intent(Settings.xxx));
常量含义
ACTION_SETTINGS系统设置界面
ACTION_APN_SETTINGSAPN设置界面
ACTION_LOCATION_SOURCE_SETTINGS定位设置界面
ACTION_AIRPLANE_MODE_SETTINGS更多连接方式设置界面
ACTION_DATA_ROAMING_SETTINGS双卡和移动网络设置界面
ACTION_ACCESSIBILITY_SETTINGS无障碍设置界面
ACTION_SYNC_SETTINGS同步设置界面
ACTION_ADD_ACCOUNT添加账户界面
ACTION_NETWORK_OPERATOR_SETTINGS选取运营商的界面
ACTION_SECURITY_SETTINGS
安全设置界面
ACTION_PRIVACY_SETTINGS备份重置设置界面
ACTION_VPN_SETTINGSVPN设置界面,可能不存在
ACTION_WIFI_SETTINGS 无线网设置界面
ACTION_WIFI_IP_SETTINGS WIFI的IP设置
ACTION_BLUETOOTH_SETTINGS 蓝牙设置
ACTION_CAST_SETTINGS 投射设置
ACTION_DATE_SETTINGS 日期时间设置
ACTION_SOUND_SETTINGS 声音设置
ACTION_DISPLAY_SETTINGS 显示设置
ACTION_LOCALE_SETTINGS 语言设置
ACTION_VOICE_INPUT_SETTINGS 辅助应用和语音输入设置
ACTION_INPUT_METHOD_SETTINGS 语言和输入法设置
ACTION_USER_DICTIONARY_SETTINGS 个人字典设置界面
ACTION_INTERNAL_STORAGE_SETTINGS 存储空间设置的界面
ACTION_SEARCH_SETTINGS 搜索设置界面
ACTION_APPLICATION_DEVELOPMENT_SETTINGS 开发者选项设置
ACTION_DEVICE_INFO_SETTINGS 手机状态信息的界面
ACTION_DREAM_SETTINGS 互动屏保设置的界面
ACTION_NOTIFICATION_LISTENER_SETTINGS 通知使用权设置的界面
ACTION_NOTIFICATION_POLICY_ACCESS_SETTINGS 勿扰权限设置的界面
ACTION_CAPTIONING_SETTINGS 字幕设置的界面
ACTION_PRINT_SETTINGS 打印设置界面
ACTION_BATTERY_SAVER_SETTINGS 节电助手界面
ACTION_HOME_SETTINGS 主屏幕设置界面

三、实际使用

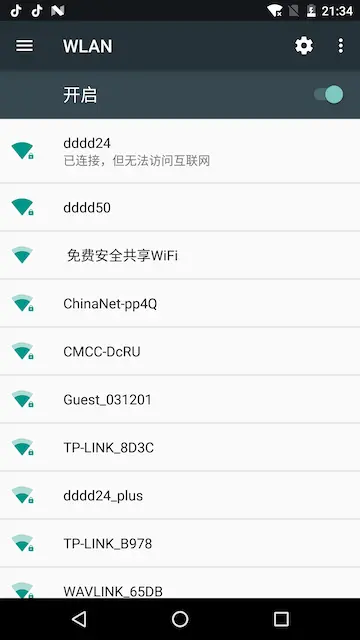

以跳转到WLAN界面为案例
2.1、普通跳转:就是直接跳到WLAN界面,没有返回键,而且在左上角还有其他一些功能菜单(主要看系统版本和型号)

Intent it = new Intent(Settings.ACTION_WIFI_SETTINGS);
startActivity(it);

2.2、带有返回键的跳转:可用在部分以安卓为主板,自开发APP为Lancher,不带物理或者虚拟按键栏,又想使用系统自带的wifi功能模块(但是7.0的系统上依旧有左上角功能栏,可能会让客户跳转到其他地方去)

        Intent it = new Intent(Settings.ACTION_WIFI_SETTINGS);
        it.putExtra("extra_prefs_show_button_bar", true);//是否显示button bar
        it.putExtra("extra_prefs_set_next_text", "完成");
        it.putExtra("extra_prefs_set_back_text", "返回");
        //it.putExtra("wifi_enable_next_on_connect", true);
        startActivity(it);

2.3、带有返回键,且只有wifi功能模块的,还可以在result中监听

//注意是这个:WifiManager.ACTION_PICK_WIFI_NETWORK
Intent intent = new Intent(WifiManager.ACTION_PICK_WIFI_NETWORK);
        intent.putExtra("only_access_points", true);
        intent.putExtra("extra_prefs_show_button_bar", true);
        intent.putExtra("wifi_enable_next_on_connect", true);
        startActivityForResult(intent, 1);

【Linux】分区扩容至整个SD卡

一、查看信息

root@somlabs:~# fdisk -l
省略若干


Disk /dev/mmcblk1: 3.7 GiB, 3965714432 bytes, 7745536 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x9de2d76a

Device         Boot Start     End Sectors  Size Id Type
/dev/mmcblk1p0      16384 1628159 1611776  787M 83 Linux

二、操作分区

假如需要扩展分区为mmcblk0p1

root@somlabs:~# fdisk /dev/mmcblk0

Welcome to fdisk (util-linux 2.29.2).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.


Command (m for help): p
Disk /dev/mmcblk1: 3.7 GiB, 3965714432 bytes, 7745536 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x9de2d76a

Device         Boot Start     End Sectors  Size Id Type
/dev/mmcblk1p1      16384 1628159 1611776  787M 83 Linux
这里也看到Start扇区也是16384
Command (m for help): d
把这个分区删除
Partition 1 has been deleted.

Command (m for help): p
列出分区信息Disk /dev/mmcblk1: 3.7 GiB, 3965714432 bytes, 7745536 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x9de2d76a

Command (m for help): n
新建分区Partition type
   p   primary (0 primary, 0 extended, 4 free)
   e   extended (container for logical partitions)
Select (default p): p
主分区Partition number (1-4, default 1): 1
分区序号,First sector (2048-7745535, default 2048): 16384
这里要使用起始扇区16384这个值Last sector, +sectors or +size{K,M,G,T,P} (16384-7745535, default 7745535):
默认回车取最大,
Created a new partition 1 of type 'Linux' and of size 3.7 GiB.
Partition #1 contains a ext4 signature.

Do you want to remove the signature? [Y]es/[N]o: n
不改变文件分区信号??
Command (m for help): w
写入生效
The partition table has been altered.
Calling ioctl() to re-read partition table.
Re-reading the partition table failed.: Device or resource busy

The kernel still uses the old table. The new table will be used at the next reboot or after you run partprobe(8) or kpartx(8).

三、重启系统

root@somlabs:~# reboot

四、扩容文件系统

resize2fs /dev/mmcblk1p1
resize2fs 1.43.4 (31-Jan-2017)
Filesystem at /dev/mmcblk1p1 is m[  122.795430] EXT4-fs (mmcblk1p1): resizing filesystem from 201472 to 966144 blocks
ounted on /; on-line resizing required
old_desc_blocks = 1, new_desc_blocks = 1
[  123.861183] EXT4-fs (mmcblk1p1): resized filesystem to 966144
The filesystem on /dev/mmcblk1p1 is now 966144 (4k) blocks long.

五、查看大小

df -h
Filesystem      Size  Used Avail Use% Mounted on
/dev/root       3.7G  499M  3.0G  15% /
devtmpfs         88M     0   88M   0% /dev
tmpfs           248M     0  248M   0% /dev/shm
tmpfs           248M  3.4M  245M   2% /run
tmpfs           5.0M     0  5.0M   0% /run/lock
tmpfs           248M     0  248M   0% /sys/fs/cgroup
tmpfs            50M     0   50M   0% /run/user/0

【Ubuntu】修复syslog和正确清空

1、syslog无法正常工作,处理方法

sudo apt-get install --reinstall rsyslog
chown syslog:adm syslog
sudo service rsyslog restart

2、正确清空syslog方法(不能直接删除)

cat /dev/null > /etc/init.d/syslog
/etc/init.d/rsyslog restart
