【网分】史密斯圆图调试天线阻抗匹配指导【网分】

一、引言

在现代无线通信系统中,天线阻抗匹配是确保信号高效传输的关键环节。阻抗失配不仅会导致信号反射、功率损耗,还可能影响整个系统的稳定性和性能。史密斯圆图(Smith Chart)作为一种经典的图形化工具,凭借其直观、高效的特点,成为射频工程师调试天线阻抗匹配的利器。它能够将复杂的复数阻抗变换过程可视化,帮助工程师快速完成阻抗匹配网络的设计与优化。
本文将介绍如何利用史密斯圆图分析和调整天线阻抗,涵盖基础理论、实际操作步骤,配合鼎阳的矢量网络分析仪为工程师提供天线阻抗匹配测试方案。

一、引言

在现代无线通信系统中,天线阻抗匹配是确保信号高效传输的关键环节。阻抗失配不仅会导致信号反射、功率损耗,还可能影响整个系统的稳定性和性能。史密斯圆图(Smith Chart)作为一种经典的图形化工具,凭借其直观、高效的特点,成为射频工程师调试天线阻抗匹配的利器。它能够将复杂的复数阻抗变换过程可视化,帮助工程师快速完成阻抗匹配网络的设计与优化。
本文将介绍如何利用史密斯圆图分析和调整天线阻抗,涵盖基础理论、实际操作步骤,配合鼎阳的矢量网络分析仪为工程师提供天线阻抗匹配测试方案。

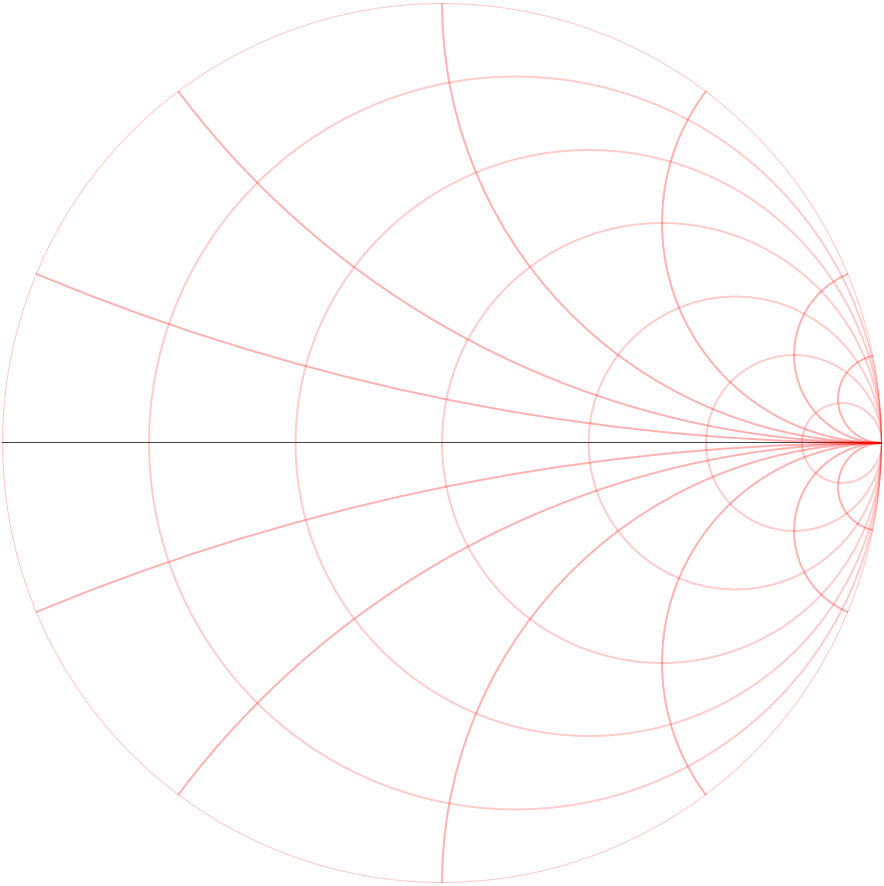

图3 史密斯圆图阻抗圆

图4 史密斯圆图导纳圆

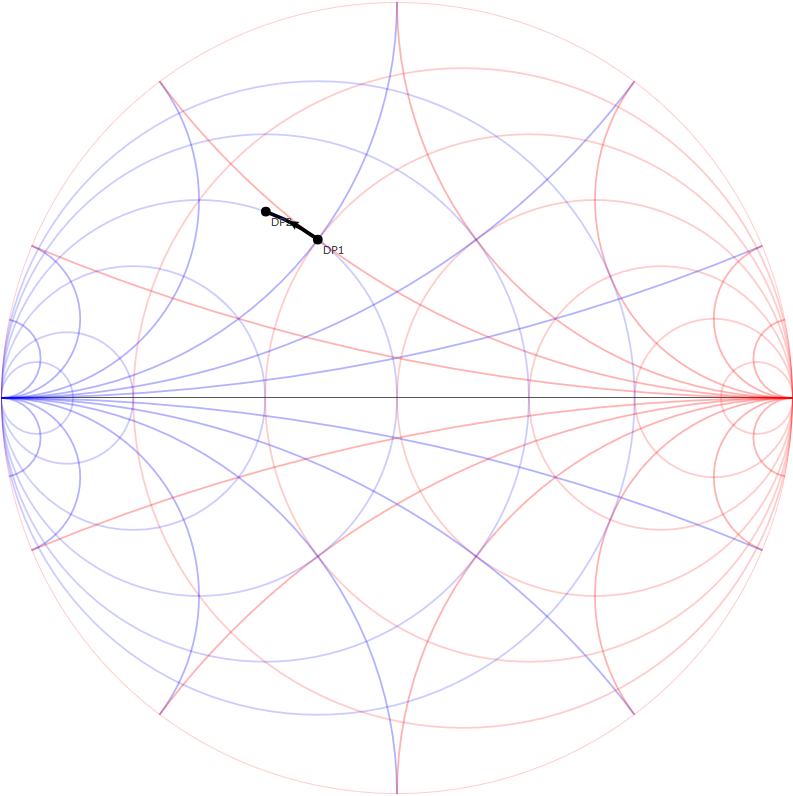

图5 左电导圆/并L/逆时针

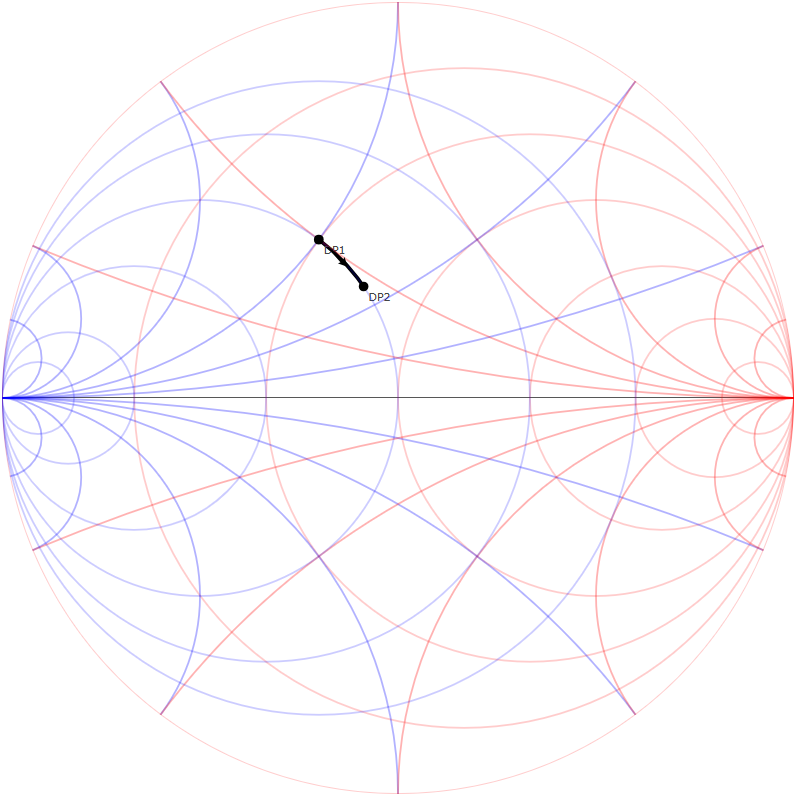

图6 左电导圆/并C/顺时针

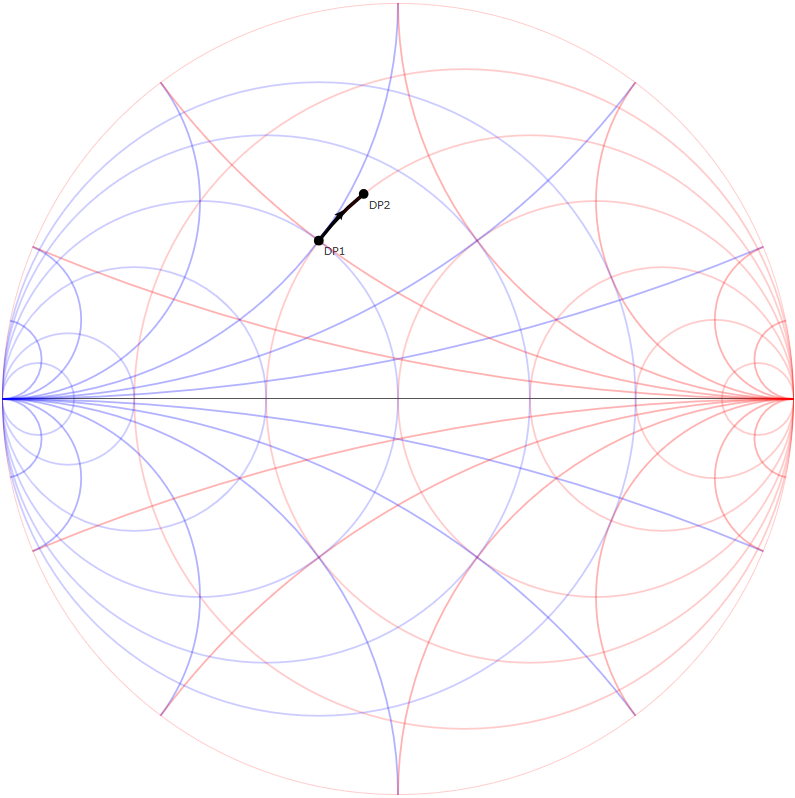

图7 右电阻圆/串L/顺时针

图7 右电阻圆/串L/顺时针

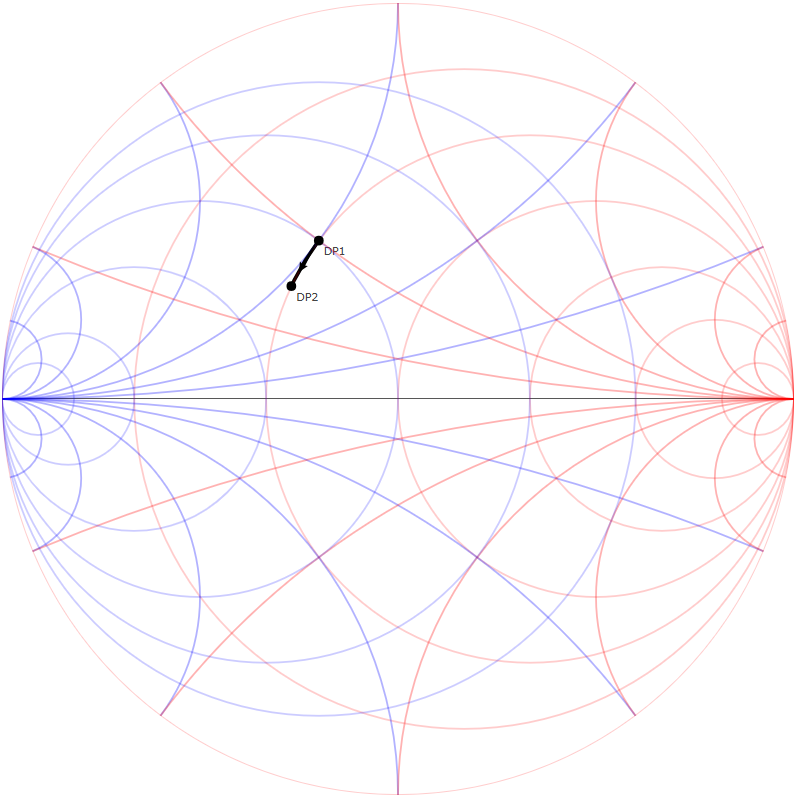

图8 右电阻圆/串C/逆时针

三、阻抗匹配步骤

1、软件仿真

使用鼎阳的矢网测试2.4G天线的S11,将显示格式切换为史密斯圆图,测得2.4G频点处的阻抗为10+10j,将数据点添加到仿真软件中。

图9 天线2.4G频点原始阻抗

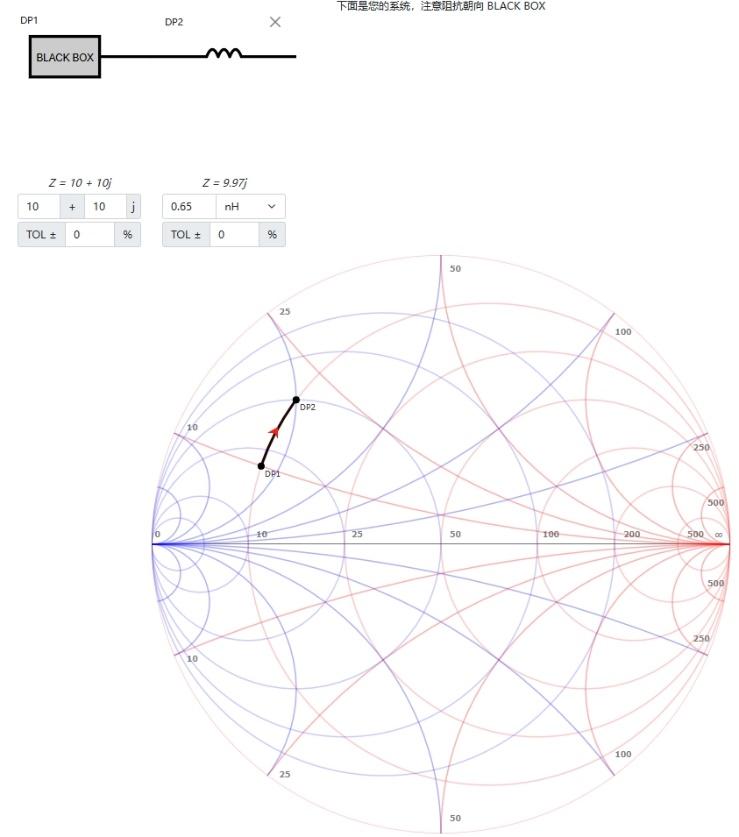

为了将阻抗点匹配到史密斯圆图正中心的50Ω处,先串联L使得数据点沿着电阻圆顺时针移动到与50Ω等电导圆的交叉位置,之后再并联C使得数据点沿着电导圆顺时针移动到50Ω匹配点。

图10

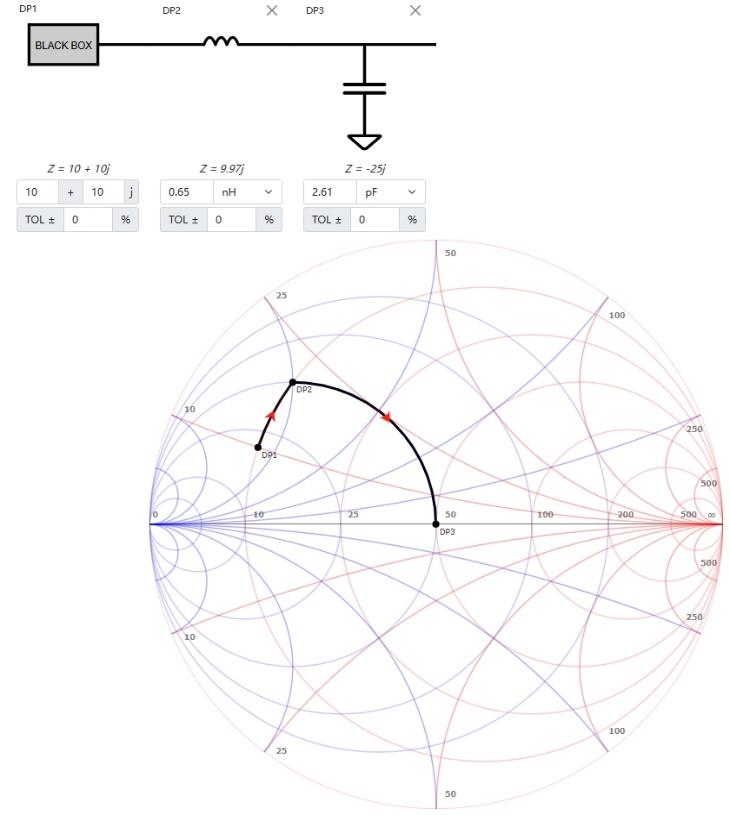

图11 天线2.4G频点串联L并联C后阻抗

2、网分仿真

鼎阳的矢量网络分析仪不仅具备高精度的S参数测试能力,同样集成了阻抗匹配仿真功能,可帮助工程师快速优化天线、滤波器、功放等射频电路的阻抗匹配设计。该功能基于史密斯圆图可视化分析,结合自动化计算与仿真工具,显著提升调试效率。

点击CAL按键 > 夹具仿真 > 夹具仿真设置 > 选择相应port > Circuit Model。

选择合适的匹配电路,设置电容电感值,最后勾选“Enable Port Matching…”,同时打开夹具仿真应用。

注意,双击“电路模型”可以将阻抗匹配窗口最小化,便于调试。

以下图中的设置为例,选择“Shunt C-Series L”(并联C-串联L),注意阻抗匹配时是从DUT往负载端看,所以实际上是先串联了2.15nH的电感L,再并联了8.5Pf的电容C,其他未使用到的参数(R/G)不做设置即可。橙色迹线Tr1是未进行匹配仿真的原始迹线,蓝色迹线Tr2是经过匹配仿真后的迹线,可以看到对应频点经过匹配后已经十分接近50Ω匹配点。

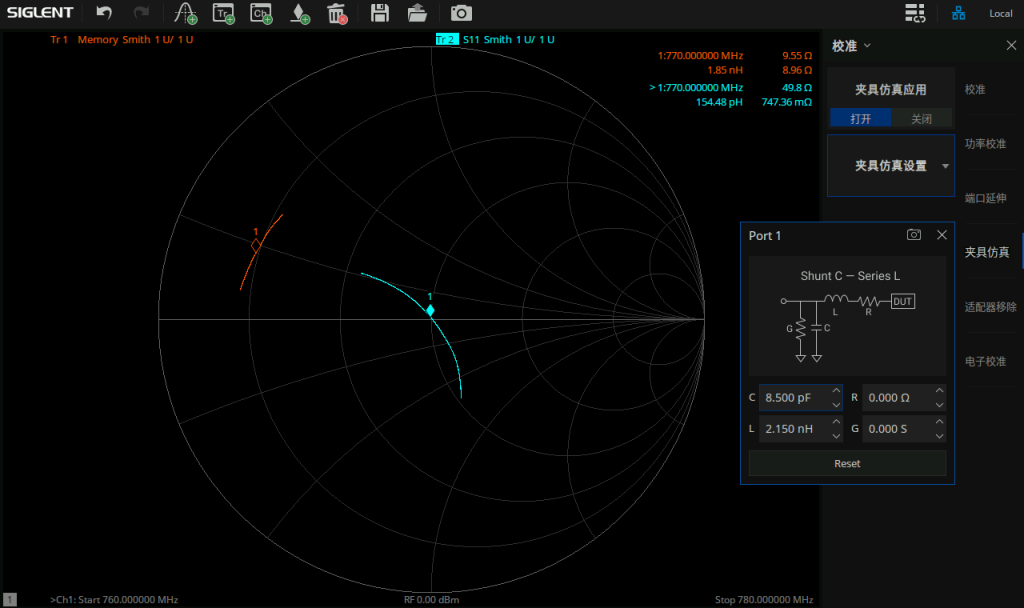

图12 鼎阳矢网史密斯圆图阻抗匹配仿真

四、总结

本文简单介绍了史密斯圆图在阻抗匹配中的核心原理,配合”上感下容,左并右串”等实用口诀,提升匹配网络设计效率。同时介绍鼎阳矢量网络分析仪的阻抗匹配仿真功能,让工程师更加快速便捷的完成天线、放大器、滤波器等器件的阻抗匹配。
